Filtros de baja presión
Los filtros de baja presión son los tipo de filtro más común encontrado en circuitos hidráulicos - utilizado con mayor frecuencia a cambio línea de aplicaciones. Donaldson baja presión los filtros están clasificados para trabajar presiones de hasta 350 psi (2400 kPa). En el tanque y las configuraciones en línea son disponible para acomodar Prácticamente cualquier aplicación.
Aplicaciones:
• Sistemas de acondicionamiento de fluidos
• Sistemas en planta
• Equipo móvil
• Transmisiones de energía
• Sistemas de proceso

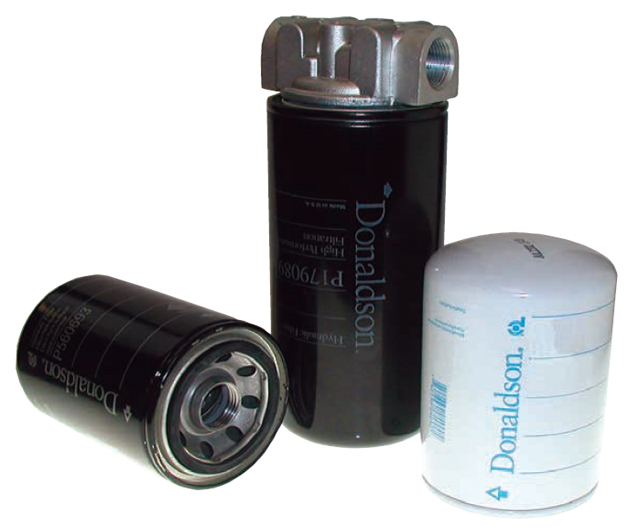

Filtros SP15 / 25 Spin-On Flujo máximo: 30 gpm (114 lpm)
Caracteristicas: La serie SP15 / 25 es económica, baja filtros de presión con conveniencia giratoria y Una amplia gama de clasificaciones de limpieza. Filtros están disponibles con las clasificaciones de derivación de su elección: 25 psi, 15 psi, 5 psi o sin derivación. Tomar ventaja de nuestro sistema de mezcla y combinación de instock cabezales y filtros, para que pueda obtener exactamente Que necesitas. Elija el tipo de medio y configuración que sea mejor para su aplicación. Las opciones incluyen Synteq ™ exclusivo de Donaldson, celulosa de fibra natural, malla de alambre de acero inoxidable o medios absorbentes de agua.
Calificación Beta
Rendimiento a β6 (c) = 1000
Opciones de tamaño de portabilidad • ½ ", ¾" NPT •
Junta tórica SAE-8, SAE-12
Longitudes de filtro de repuesto • 5.35 "/ 136 mm • 7.87 "/ 200 mm
Clasificaciones de derivación estándar • 25 psi / 172.5 kPa / 1.7 bar • 15 psi / 97 kPa / .97 bar • 5 psi / 34.5 kPa / .34 bar • Sin bypass
Peso de la asamblea • 5.35 ": 1.6 lbs / .7 kg (aproximadamente) • 7.87 ": 2.2 lbs / 1 kg (aproximadamente)
Temperaturas de funcionamiento • -22 ° F a 225 ° F / -30 ° C a 107 ° C
Clasificaciones de colapso de filtro • 100 psid / 690 kPa / 6.9 bar (estándar).
Mezclar y combinar El sistema de combinación y combinación de Donaldson proporciona la gran Rendimiento y ventajas funcionales de la costumbre filtros diseñados con la conveniencia y rapidez entrega de piezas en stock. Elige tus opciones y crea un modelo de filtro para adaptarse a sus especificaciones.
Serie W023 Flujo máximo: 60 gpm (227 lpm).
Presiones de trabajo para: 150 psi / 1035 kPa / 10,3 bar Ráfaga estática clasificada para: 250 psi / 1725 kPa / 17.2 bar Rango de flujo a: 60 gpm / 227 lpm
Aplicaciones:
• Sistemas de acondicionamiento de fluidos
• Sistemas en planta
• Equipo móvil
• Transmisiones de energía
• Sistemas de proceso
Caracteristicas: Esta versátil serie giratoria es una excelente opción para su uso en condiciones de alta corrosión. ambientes. La construcción de la cabeza de hierro gris se puede pedir con un diferencial puerto indicador de presión. Aproveche nuestro sistema de mezcla y combinación de cabezales y filtros, para que obtenga exactamente lo que necesita. Puedes elegir el tipo de medio y configuraciones que sean mejores para su aplicación.
Calificación Beta •
Rendimiento a β <4 (c) = 1000 Opciones de tamaño de portabilidad • 1¼ "NPT •
Junta tórica SAE-20
Longitudes de filtro de repuesto • 6.7 "/ 170 mm • 10.7 "/ 271 mm
Clasificaciones de derivación estándar • 50 psi / 345 kPa / 3.5 bar • Sin bypass
Peso de la asamblea • 7.0 lbs / 3.2 kg (corto) • 8.0 lbs / 3.6 kg (largo)
Temperaturas de funcionamiento • -22 ° F a 225 ° F / -30 ° C a 107 ° C
Clasificaciones de colapso de filtro • 100 psid / 690 kPa / 6.9 bar.

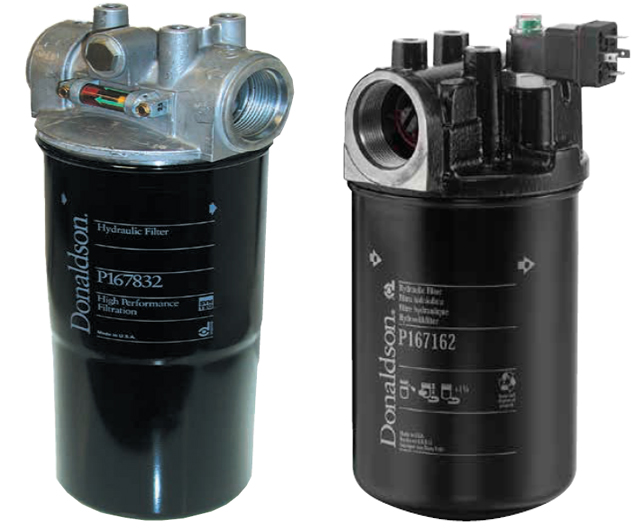

HBK05 Filtros Spin-On Flujo máximo: 60 gpm (227 lpm)
Presiones de trabajo para: 150 psi / 1035 kPa / 10,3 bar Ráfaga estática clasificada para: 250 psi / 1725 kPa / 17.2 bar Rango de flujo a: 60 gpm / 227 lpm.
Aplicaciones
• Circuitos de enfriamiento
• Sistemas de acondicionamiento de fluidos
• Bombas de carga hidrostática
• Sistemas de aceite lubricante
• Transmisiones de energía
• Líneas de retorno
• Sistemas de lazo lateral
Caracteristicas HBK05 es un filtro de baja presión fuerte y duradero con un diseño giratorio que simplifica el servicio y reduce los costos de mantenimiento. Su recipiente de acero de alta resistencia tiene una placa de fijación rígida de acero para mayor resistencia. El sello de la junta tórica de la cabeza al recipiente está diseñado para garantizar la integridad del sello más allá de 250 psi / 17 bar. La cabeza está hecha de aluminio fundido a presión. Aproveche nuestro sistema de mezcla y combinación de cabezales en existencia y filtros: para que pueda obtener exactamente lo que necesita, HBK05 está disponible con su elección de indicadores de servicio visual o eléctrico, y valores de derivación de 50 psi, 25 psi o 5 psi. El medio filtrante es Synteq ™, nuestro medio sintético patentado diseñado específicamente para la filtración de líquidos. Los filtros HBK05 se envían con juntas "L", cuadradas y de junta tórica (a menos que se indique lo contrario) con sellos de fluorocarbono, luego con juntas cuadradas y juntas tóricas). Todos Los filtros HBK05 son intercambiables con los spin-ons SP50 / 60, SP80 / 90 y SP100 / 120, y tienen roscas 1½ "- 16 UN.
Calificación Beta • Rendimiento a β <4 (c) = 1000
Opciones de tamaño de portabilidad • 1¼ "NPT •
Junta tórica SAE-20
Longitudes de filtro de repuesto • 6.7 "/ 170 mm (corto) • 10.7 "/ 271 mm (largo)
Clasificaciones de derivación estándar • 50 psi / 345 kPa / 3.4 bar • 25 psi / 172.5 kPa / 1.7 bar • 5 psi / 34.5 kPa / .34 bar
Peso de la asamblea • 6.9 lbs / 3.1 kg (largo) • 5.7 lbs / 2.6 kg (corto)
Temperaturas de funcionamiento • -22 ° F a 225 ° F / -30 ° C a 107 ° C
Clasificaciones de colapso de filtro • 125 psid / 863 kPa / 8.6 bar.

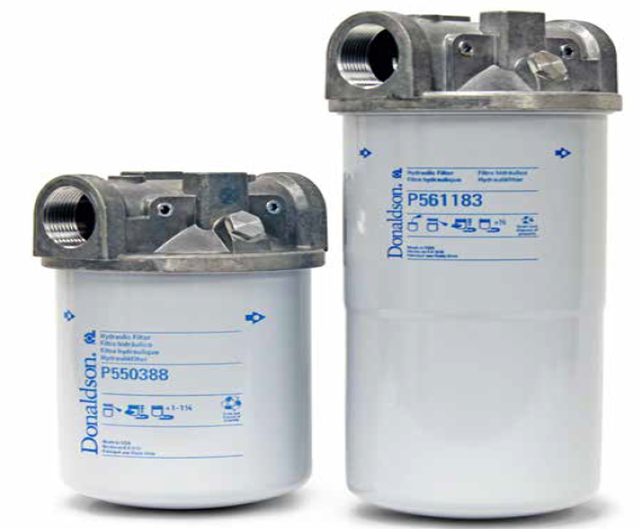

Filtros SP50 / 60 Spin-On Flujo máximo: 60 gpm (227 lpm)
Presiones de trabajo para: 150 psi / 1035 kPa / 10,3 bar Ráfaga estática clasificada para: 250 psi / 1725 kPa / 17.2 bar Rango de flujo a: 60 gpm / 227 lpm.
Aplicaciones
• Sistemas de acondicionamiento de fluidos
• Sistemas en planta
• Equipo móvil
• Transmisiones de energía
• Sistemas de proceso
Caracteristicas El filtro giratorio SP50 / 60 es económico, modelo de baja presión con una amplia selección de las calificaciones de los medios. El aluminio fundido a presión La cabeza y el cuerpo de acero aseguran resistencia y durabilidad, perfecta para una amplia variedad de dispositivos móviles y aplicaciones en planta. Aproveche la combinación y combinación de Donaldson sistema de cabezales en existencia y opciones de filtro: para que pueda obtener exactamente lo que necesita. Filtrar Las opciones incluyen: medios sintéticos, fibra natural celulosa, medios de celulosa que absorben agua y medios de malla de alambre. Los filtros de spin SP50 / 60 son intercambiable con filtros HBK05.
Calificación Beta • Rendimiento a β <4 (c) = 1000
Opciones de tamaño de portabilidad • 1¼ "NPT •
Junta tórica SAE-20
Longitudes de filtro de repuesto • 6.7 "/ 170 mm • 7.0 "/ 178 mm • 10.7 "/ 271 mm Clasificaciones de derivación estándar • 25 psi / 172.5 kPa / 1.7 bar • 15 psi / 103.4 kPa / 1.03 bar • 5 psi / 34.5 kPa / .34 bar • Sin bypass}
Peso de la asamblea • 4.7 lbs / 2.1 kg (corto) • 5.6 lbs / 2.5 kg (largo)
Temperaturas de funcionamiento • -22 ° F a 225 ° F / -30 ° C a 107 ° C
Clasificaciones de colapso de filtro • 100 psid / 690 kPa / 6.9 bar.

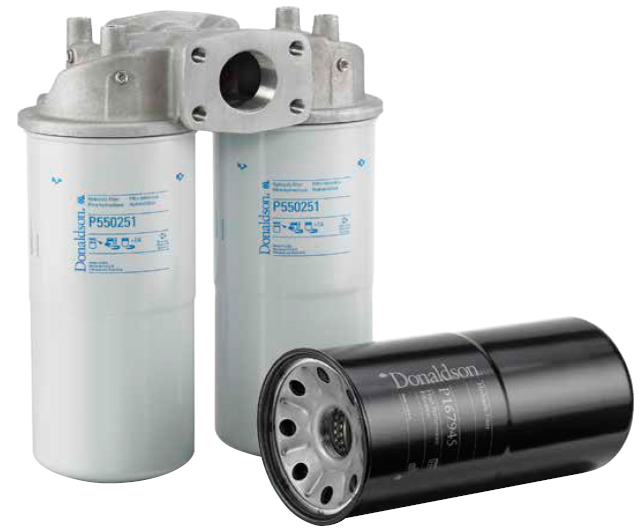

Filtros SP80 / 90 Spin-On Flujo máximo: 100 gpm (379 lpm)
Presiones de trabajo para: 150 psi / 1035 kPa / 10,3 bar Ráfaga estática clasificada para: 250 psi / 1725 kPa / 17.2 bar Rango de flujo a: 100 gpm / 379 lpm.
Aplicaciones
• Sistemas de acondicionamiento de fluidos
• Sistemas en planta
• Equipo móvil
• Transmisiones de energía
• Sistemas de proceso
Caracteristicas: El cabezal de filtro doble SP80 / 90 permite el doble La capacidad de flujo, con dos filtros para sostener más contaminante Fundición de aluminio y sellos de nitrilo estándar. Los filtros SP80 / 90 son intercambiable con filtros SP50 / 60.
Calificación Beta • Rendimiento a β <4 (c) = 1000 Opciones de tamaño de portabilidad • 1½ "NPT • Junta tórica SAE-24 • Código de brida de 4 tornillos SAE de 2 "61
Longitudes de filtro de repuesto • 6.7 "/ 170 mm • 7.0 "/ 178 mm • 10.7 "/ 271 mm
Clasificaciones de derivación estándar • 25 psi / 172.5 kPa / 1.72 bar • 15 psi / 103.4 kPa / 1.34 bar • 5 psi / 34.5 kPa / .34 bar • sin bypass
Peso de la asamblea • 10.0 lbs / 4.5 kg (corto) - aproximado • 11.8 lbs / 5.4 kg (largo)
Temperaturas de funcionamiento • -22 ° F a 225 ° F / -30 ° C a 107 ° C
Clasificaciones de colapso de filtro • 100 psid / 690 kPa / 6.9 bar

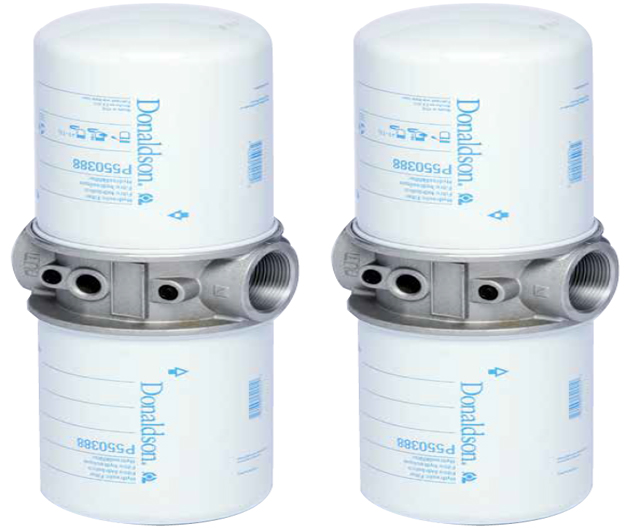

Filtros SP100 / 120 Spin-On Flujo máximo: 100 gpm (379 lpm)
Presiones de trabajo para: 150 psi / 1035 kPa / 10,3 bar
Ráfaga estática clasificada para: 250 psi / 1725 kPa / 17.2 bar
Rango de flujo a: 100 gpm / 379 lpm
Aplicaciones
• Sistemas de acondicionamiento de fluidos
• Sistemas en planta
Caracteristicas: El cabezal de filtro doble SP100 / 120 permite duplica la capacidad de flujo y un ahorro de espacio único configuración. Fundición de aluminio y sellos de nitrilo estándar. Los filtros SP100 / 120 son intercambiable con filtros SP50 / 60.
Calificación Beta • Rendimiento a β <4 (c) = 1000
Opciones de tamaño de portabilidad • 1½ "NPT
Longitudes de filtro de repuesto • 6.7 "/ 170 mm • 7.0 "/ 178 mm • 10.7 "/ 271 mm
Clasificaciones de derivación estándar • 25 psi / 172.5 kPa / 1.72 bar
Peso • 7.0 lbs / 3.2 kg (corto) • 8.8 lbs / 4.0 kg (largo)
Temperaturas de funcionamiento • -22 ° F a 225 ° F / -30 ° C a 107 ° C
Clasificaciones de colapso de filtro • 100 psid / 690 kPa / 6.9 bar
