Válvulas Direccionales

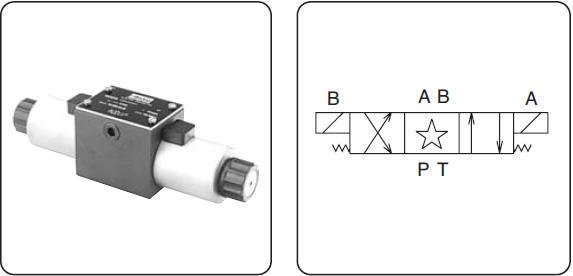

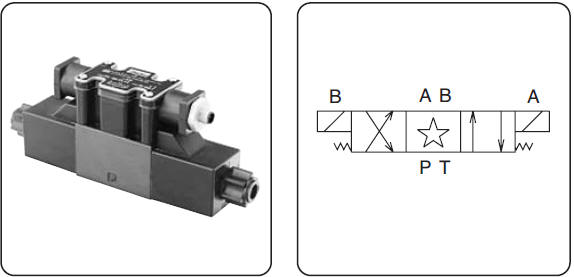

Válvulas de Control Direccional Serie D1VW
Las válvulas de control direccional de la serie D1VW son válvulas de alto desempeño, 4 cámaras, armadura húmeda, controlada por solenoide, 3 ó 4 vías. Están disponibles en 2 ó 3 posiciones y corresponden a los patrones de montaje D03 / CETOP 3.
• Cambio suave.
• Carretes proporcionales; disponibles 21 tipos de carrete estándar.
• Supresión de sobrevoltaje de CD.
• Nueve opciones de conexión eléctrica.
• Luces en AC & DC disponibles (Aprobación CSA para solenoides y Luces).
• Aterrizada internamente.
• Pernos de montaje de fácil acceso.
• A prueba de agua (clasificado NEMA 4).
• A prueba de explosión.
• Disponible la aprobación de CSA y reconocida por U.L.
• No necesario el uso de herramientas para retirar la bobina.
• Bobina rectificadas para AC.

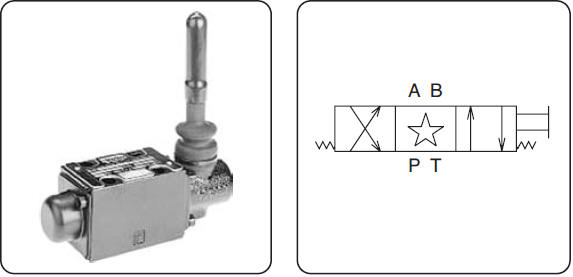

Válvulas de Control Direccional Serie D1VL
Las válvulas de control direccional de la serie D1VL son válvulas de alto desempeño, 4 cámaras, directamente operada, controlada por palanca, de
3 ó 4 vías. Están disponibles en 2 ó 3 posiciones y corresponden a los patrones de montaje D03/CETOP 3.
• Estilos disponibles en retorno por resorte o trinquete.
• Diseño de uso pesado manual.Patrón de Montaje NFPA D03, CETOP 3; NG 6
Presión Máxima Operando : 345 Bar (5000 PSI)
Línea de Tanque: 34 Bar (500 PSI)
Flujo Máximo Ver Tabla de Referencia Rápida
Fuerza Requerida para Operar Palanca de Cambio 25 N (5.6 lbs.)
Válvulas de Control Direccional Serie D3W
Las válvulas de control direccional de la serie D3W son válvulas de alto desempeño, 4 cámaras, directamente operada, armadura húmeda, controlada por solenoide, 3 ó 4 vías. Están disponibles en 2 ó 3 posiciones y corresponden a los patrones de montaje D05/CETOP 5.
• Diseño internacional, alto flujo, baja presión de caída.
• Disponibles 22 carretes incluyendo el proporcional.
• Supresión de sobrevoltaje de CD, disponible para proteger el equipo eléctrico.
• Tres opciones de conexión eléctrica.
• Luces en AC & DC disponibles.
• Pernos de montaje de fácil acceso.
• A prueba de explosión.
• Aprobado de CSA.
• No necesario el uso de herramientas para retirar la bobina.
• Bobina rectificadas para aplicaciones de alto flujo de AC.
Tiempo de Respuesta (ms) Señal al 95% de la carrera del carrete medido a 172 Bar (2500 PSI) y 75 LPM (20 GPM).

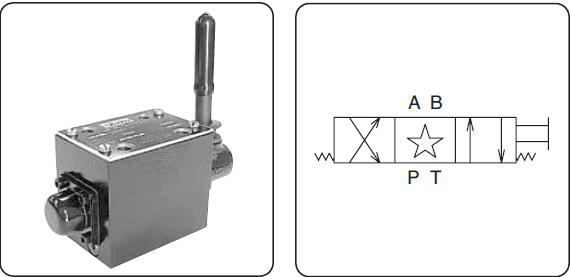

Válvulas de Control Direccional Serie D3L
Las válvulas de control direccional de la serie D3L son válvulas de alto desempeño, 4 cámaras, directamente operada, controlada por palanca, de
3 ó 4 vías. Están disponibles en 2 ó 3 posiciones y corresponden a los patrones de montaje D05/ CETOP 5.
• Estilos disponibles en retorno por resorte o trinquete.
• Diseño de alto flujo, baja caída de presión.
• Diseño de uso pesado manual.Patrón de Montaje NFPA D05, CETOP 5; NG 10.
Presión Máxima Operando : 345 Bar (5000 PSI).
Línea de Tanque: 34 Bar (500 PSI).
Flujo Máximo Ver Tabla de Referencia Rápida.
Fuerza Requerida para Operar Palanca de Cambio 173 N (39 lbs.). D3L Operado por Palanca.

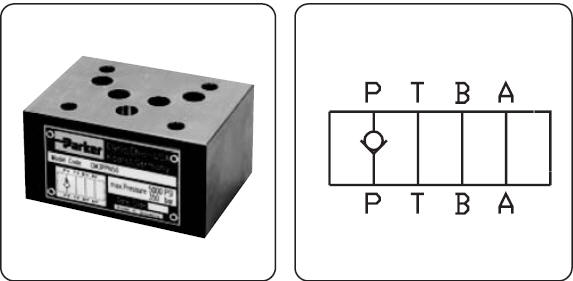

Válvulas Manapak Sandwich Serie CM
Las válvulas check Manapak de la serie CM proveen una válvula check integral de flujo completo en el puerto de presión “P”, puerto “A”, puerto “B” ó el puerto tanque “T” de la válvula direccional. EL flujo inverso esta bloqueado. Los tamaños CM2 y CM3 ofrecen una versión de check de combinación P & T.
• Los cuerpos de válvula están manufacturados de acero lo que provee resistencia extra y durabilidad para una más larga vida. Los componentes internos de acero templado también proveen una más larga vida.
• Corte positivo es dispuesto por una cabeza móvil completamente guiada y permite el flujo completo en la posición libre.
• Las válvulas Parker Manapak CM estilo sándwich pueden usarse en los puertos “P”, “A”, “B” o “T” ó en combinaciones de estos.
• Largas rutas internas de flujo permiten alto flujo a baja caída de presión.

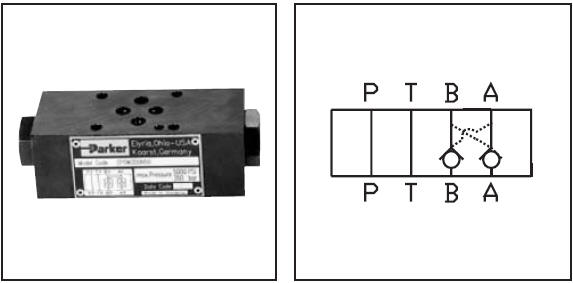

Válvulas Manapak Sandwich Serie CPOM
Las válvulas check operadas por doble piloto de la serie CPOM bloquean la fuga desde los puertos del actuador hacia el tanque cuando la válvula direccional se encuentra en la posición central.
Nota: Para máx. respuesta y apagado, es recomendable una válvula direccional con ambos puertos de cilindro drenados al tanque en la posición
central para usarse con válvulas check Manapak operadas por doble piloto. • Las válvulas Parker Manapak CPOM estilo sándwich operadas por piloto pueden ser suministradas en configuraciones simples o dobles.
• Las válvulas check operadas por piloto pueden ser posicionadas en el puerto “A” ó en el puerto “B” ó en ambos puertos “A” y “B”.
• Los cuerpos de válvula están manufacturados de acero lo que provee resistencia extra y durabilidad para una más larga vida. Los componentes internos de acero templado también proveen una más larga vida.
• Corte positivo es dispuesto por una cabeza móvil templada y un ensamble de jaula.
• Largas rutas internas de flujo permiten alto flujo a baja caída de presión.

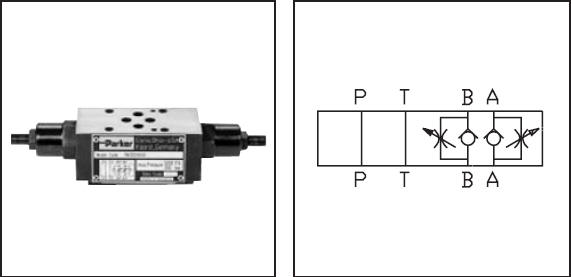

Válvulas Manapak Sandwich Serie FM
Las válvulas dobles Manapak de control de flujo serie FM permiten libre flujo desde la válvula direccional hacia el actuador y regulación independiente ajustable de flujo en cada línea de retorno desde el actuador (regulado-exterior). Las FM2 y FM3 tienen una placa sello y pueden invertirse para aplicaciones regulado interior (ver diagrama de instalación para dirección de
flujo).
• Las válvulas Manapak estilo FM pueden ser suministradas en configuraciones simples o dobles.
• Los controles de flujo pueden ser posicionados en el puerto “A” ó en el puerto “B”, en ambos puertos “A” y “B” ó en el puerto “P”.
• Los cuerpos de válvula están manufacturados de acero lo que provee resistencia extra y durabilidad para una más larga vida. Los componentes internos de acero templado también proveen una más larga vida.
• Dos agujas de paso suministran un ajuste fino para las primeras vueltas y ajuste estándar para las últimas vueltas. Están disponibles las agujas de ajuste estándar y fino.
• Checks de desvío largo permiten alto flujo en una baja caída de presión.
• La válvula es reversible (invierte a 180º) para aplicaciones de regulado interior ó regulado exterior (sólo FM2 y FM3).
• Las opciones de ajuste incluyen hexagonal Allen ó perilla manual.

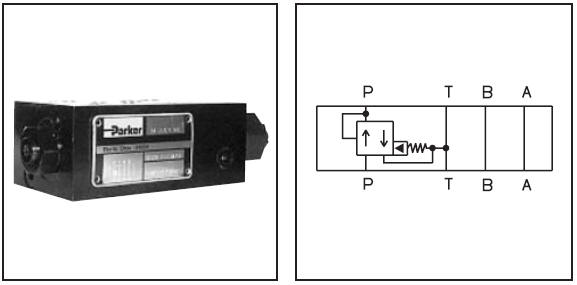

Válvulas Manapak Sandwich Serie PRDM
Las válvulas reductoras de presión de operación directa serie PRDM son utilizadas para regular la presión en un área de un circuito hidráulico a un
nivel predeterminado debajo de la presión normal del sistema. Adicionalmente, una función integral de desahogo de presión para el circuito secundario de presión reducida es incorporada al diseño. Estas válvulas son dispositivos “normalmente abiertos” que permiten al líquido fluir a través del puerto controlado durante su condición de no actuada
o “en reposo”. Cuando la presión del flujo descendente excede el valor ajustado por la fuerza del resorte, el pistón de control sale de su asiento, cerrando la ruta del flujo y por tanto reduciendo el paso del fluido desde el sistema principal. El pistón amortiguado modula para mantener la presión
pre-ajustada en este sector del circuito hidráulico. Si, debido a fuerzas externas, la presión continúa ascendiendo en este sector del circuito, el pistón se mantendrá moviendo contra la fuerza del resorte permitiendo al fluido ser drenado al tanque y con esto limitando la presión máxima al ajuste de la válvula.

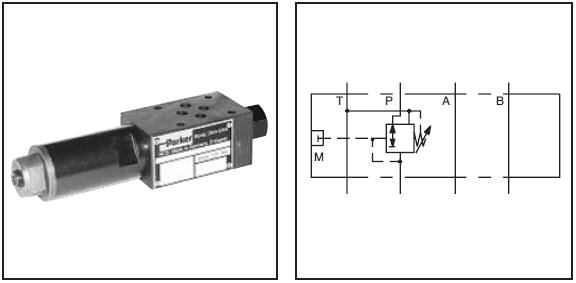

Válvulas Manapak Sandwich Serie PRM
Las válvulas reductoras serie PRM son utilizadas para regular la presión en un área de un circuito hidráulico debajo de la presión normal del sistema. La válvula estilo Manapak está perfectamente adaptada para desempeñar esta función, montada directamente debajo de la válvula de control direccional. Estas son válvulas “normalmente abiertas” que permiten al fluido pasar a través del puerto controlado durante la operación típica. Cuando la presión del flujo descendente aumenta por arriba del valor ajustado por la fuerza de un resorte ajustable, el piloto de control abre y permite al carrete principal moverse desde una posición completamente abierta. El carrete principal modula para mantener la “presión reducida” descendente de la válvula. La PRM3 también tiene un modo de alivio.
• Las válvulas reductoras de presión Manapak estilo sándwich pueden usarse para reducir presión en el puerto “P”, en el puerto “A” ó en el puerto “B”.
• Tres opciones de ajuste de presión están disponibles: Tornillo rasurado, perilla y perilla de candado. (sólo PRM6).
• Los cuerpos de válvula están manufacturados de acero lo que provee resistencia extra y durabilidad para una más larga vida. Los componentes internos de acero templado también proveen una más larga vida.
