Actuadores Norgren
ISO21287 es la normativa más reciente en lo referente a actuadores. Naturalmente, la gama Express se ajusta totalmente a ella.
Sustituyendo a modelos anteriores ahora obsoletos por la nueva norma, estos cilindros compactos son perfectos para aplicaciones que requieren una gran fuerza y una carrera corta. No sólo cumplen la normativa sino que la sobrepasan, esta gama de actuadores incluye numerosas y exclusivas variantes técnicas:

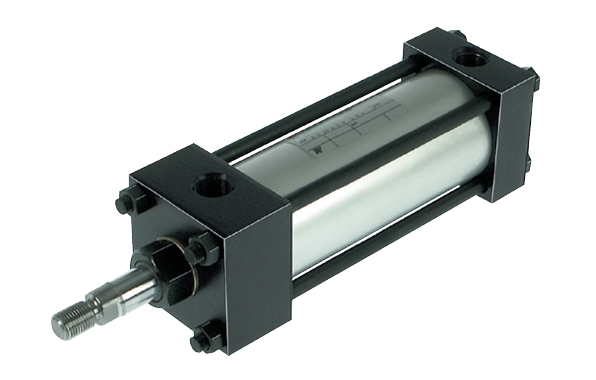

Cilindros NFPA Serie A en aluminio Diámetros 1-1/2" a 4"
Juntas amortiguadoras de impacto Aguja amortiguadora cautiva regulable Los cilindros ecológicos cumplen las normas OSHA sobre ruidos Fabricados con los mejores materiales
Datos técnicos:
Fluido: Aire comprimido fi ltrado a 250 psi Temperatura de trabajo: -20F° a 200°F (-29C° a 93°C) Presión de trabajo: 250 psig (17.2 bar) Diámetros: 1-1/2", 2”, 2-1/2", 3-1/4", 4” Lubricación: No requerida .

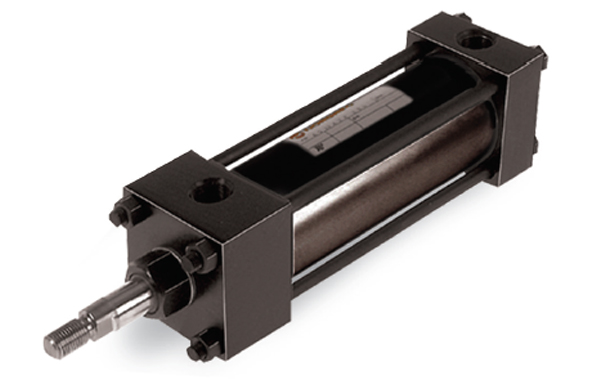

Cilindros NFPA Serie J en acero Diámetros 1-1/2" a 4"
Datos Técnicos:
Fluido: Aire comprimido fi ltrado a 250 psi Temperatura de trabajo: -20°F a 200°F (-29°C a 93°C) Presión de trabajo: 250 psig (17.2 bar) Diámetros: 1-1/2", 2”, 2-1/2", 3-1/4", 4” Lubricación: No requerida.
Cilindros NFPA Serie N no rotativos Diámetros 1-1/2" a 4"
NFPA Intercambiable Amortiguación regulable y émbolo magnético estándar Catalogado para aire a 250 psi Diseñado para un mantenimiento de lubricación.
Datos Técnicos:
Fluido: Aire comprimido fi ltrado a 250 psi Temperatura de trabajo: -20°F a 200°F (-29°C a 93°C) Presión de trabajo: 250 psig (17.2 bar) Diámetros: 1-1/2", 2”, 2-1/2", 3-1/4", 4” Lubricación: No requerida.
Materiales: Cabezal y tapas fi nales: aleación de aluminio anodizado negro Tubo: aluminio, D.E. anodizado claro, D.I. anodizado con recubrimiento endurecido Vástago: acero cromado endurecido Émbolo: aleación de aluminio mecanizado de gran dureza Cojinetes vástago: hierro sinterizado impregnado con aceite Juntas: nitrilo Tirantes: acero de alta tensión
Una completa gama de diámetros Todos los modelos esenciales Junta ecológica opcional
Datos Técnicos:

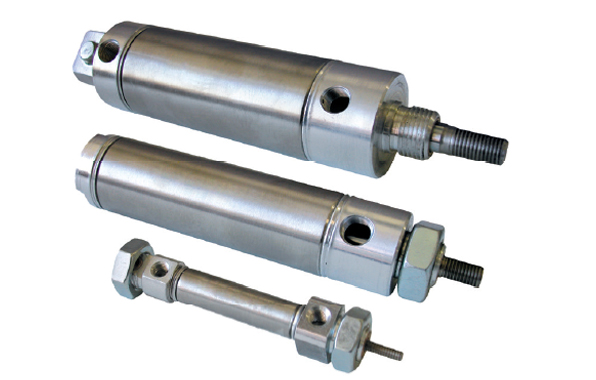

Fluido: Aire comprimido, fi ltrado, lubricado o no lubricado Máxima presión de trabajo: 250 psig (17.2 bar) Gama de temperaturas*: Juntas en nitrilo estándar: -20°F a 200°F (-29°C a 93°C) *Con un punto de rocío del aire de entrada inferior a una temperatura de menos de 35°F (2°C) Lubricación: Todos los cilindros de Línea Redonda Plus están prelubricados durante la fabricación con grasa con base de PTFE para un mantenimiento sin necesidad de lubricación y una larga vida útil.
Materiales: Cuerpo del cilindro: acero Inoxidable 304 Cabezal y tapa: aleación de aluminio Vástago: acero inoxidable en cilindros de doble vástago y 5/16", 7/16" y diámetros de 9/16". Acero cromado para el resto de los diámetros. Cojinete vástago: impregnado de aceite bronce sinterizado Émbolo: aleación de aluminio o acero inoxidable Juntas para émbolo y vástago: nitrilo soporte pivote, horquilla para vástago, soporte de pie Tuerca de montaje: acero al carbón con recubrimiento de zinc brillante.

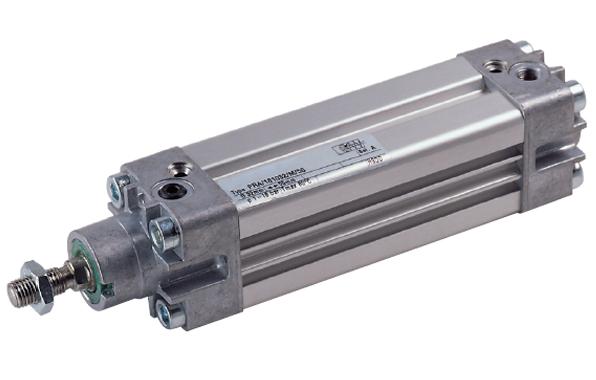

Cilindros de perfi l ISO/VDMA PRA/181000/M Diámetros Ø 32 a 50 mm - simple efecto
Según ISO 15552, ISO 6431, VDMA 24562 y NFE 49-003-1 Sistema de interruptores integrados Bajos niveles de fricción y larga vida útil Más combinaciones diámetro/carrera que la mayoría de los competidores Extensa gama de fi jaciones estándar.
Datos Técnicos:
Fluido: Aire comprimido, fi ltrado, lubricado o no lubricado Funcionamiento: Émbolo magnético, amortiguación regulable Presión de trabajo: 1 a 16 bar (15 a 232 psig) Temperatura de trabajo: –20°C a 80°C máx. (-4°F a 176°F) Consultar a nuestro Servicio Técnico para temperaturas inferiores a 2°C.

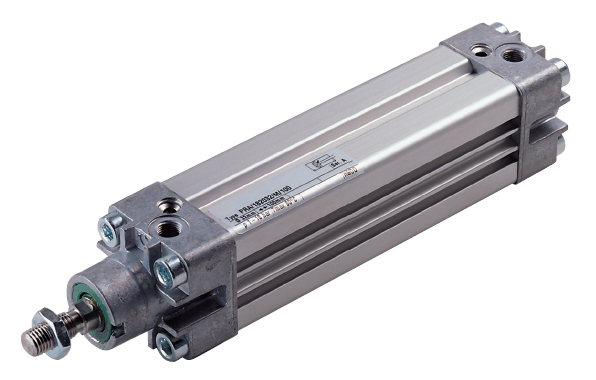

Cilindros de perfi l ISO/VDMA PRA/182000/M Diámetros Ø 32 a 125 mm – doble efecto
Según ISO 15552, ISO 6431, VDMA 24562 y NFE 49-003-1 Sistema de interruptores integrados Bajos niveles de fricción y larga vida útil Más combinaciones diámetro/carrera que la mayoría de los competidores Extensa gama de fi jaciones estándar
Datos Técnicos:
Fluido: Aire comprimido, fi ltrado, lubricado o no lubricado Funcionamiento: Émbolo magnético, amortiguación regulable Presión de trabajo: 1 a 16 bar (15 a 232 psig) Temperatura de trabajo: –20°C a 80°C máx. (-4°F a 176°F) Consultar a nuestro Servicio Técnico para temperaturas inferiores a +2°C.
