Comercializamos una amplia gama

de productos Norgren

Válvulas Norgren

Gama completa para sistemas neumáticos comunes, Montaje individual para aplicaciones standard, Montaje en manifold para una instalación más sencilla, Sistema de estanqueidad comprobado para una total fiabilidad.

Todas las funciones de las válvulas en línea 3/2, 5/2 y 5/3 • La nueva válvula 2 en 1- con 2 válvulas 3/2 en un mismo cuerpo. • Sistema unificado de pilotaje con solenoides intercambiables para todos los voltajes standard, también disponible para solenoides EEx. • Versiones con pilotaje interno o externo. • Estas válvulas pueden utilizarse con aire comprimido standard y en aplicaciones libres de aceite. • En condiciones normales estas válvulas alcanzan los 50 millones de ciclos. • El sistema de válvula (cartucho) es una versión optimizada de un sistema utilizado en millones de aplicaciones.

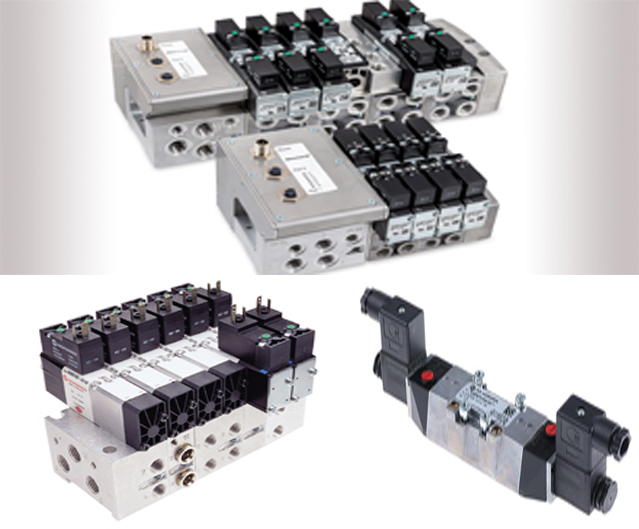

Que puede esperar  del sistema manifold: • Montaje modular en estaciones dobles y extensibles • Longitud standard hasta un máximo de 20 estaciones • Longitudes especiales y distintos tipos de conexión • Posibilidad de pilotaje externo y escape de pilotaje conducido.

Características básicas de una válvula de control Gama de productos, completa • Variedad de funciones • Diversos tamaños Excelentes características técnicas • Caudal elevado • Bajo consumo eléctrico • Tamaño reducido

Lo que le ofrece la tecnología Norgren en válvulas de control... Gran duración • Elevado número de ciclos • Libre de mantenimiento Análisis de las necesidades del mercado y programa contínuo de desarollo • Contacto constante con los OEM • Servicio en todo el mundo mediante las compañías de venta IMI Norgren.

Válvulas neumáticas en línea: Para múltiples aplicaciones En línea • Distintos tipos de accionamiento, eléctrico y neumático • Tamaño optimizado de la válvula para un caudal máximo • Sistema perfecto de estanqueidad En manifold • Conducción común para presión de alimentación y escape • Separación para distintas gamas de presión • Pilotaje externo y escape de pilotaje conducido, opcionales Productos especiales y accesorios • Interface Namur • Racores de conexión instantánea en el mismo cuerpo • Distintos tipos de conectores y racordaje.

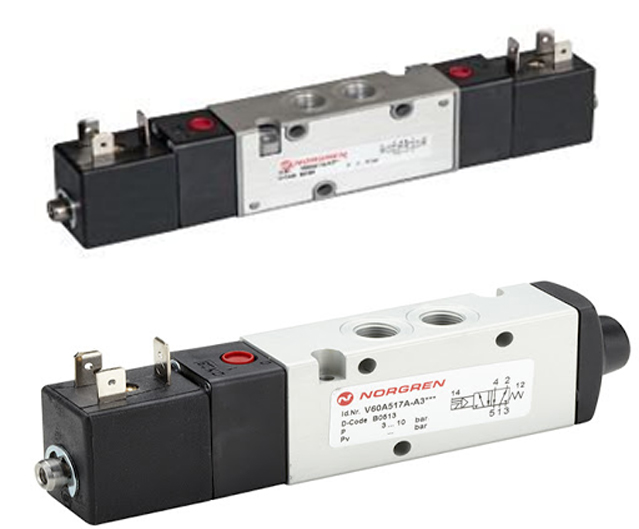

Válvula de doble solenoide:

Ventajas • 2 válvulas piloto en un alojamiento • Dos mandos manuales en el mismo lado • Un solo conector • Tamaño reducido • Consumo mínimo.

Características técnicas del doble piloto • Supresor de picos y LED integrados • Conector según DIN 43650 Tipo C • 3 posibles mandos manuales: con / sin bloqueo o sin mando manual • Presión de 2 a 10 bar (piloto interno) Presión de -0,9 a 10 bar (piloto externo) • Consumo standard 2 W .

Utilizados en todas las válvulas en línea con doble piloto • 2 válvulas 3/2 en un mismo cuerpo • Válvulas 5/2 con doble piloto • Válvulas 5/3 para múltiples funciones (TCB, CAE, CAP) También en válvulas con un solo piloto • Válvulas 3/2 y 5/2 monoestables • Para aplicación en sistemas interconexionados • Todas las válvulas con la misma conexión eléctrica.

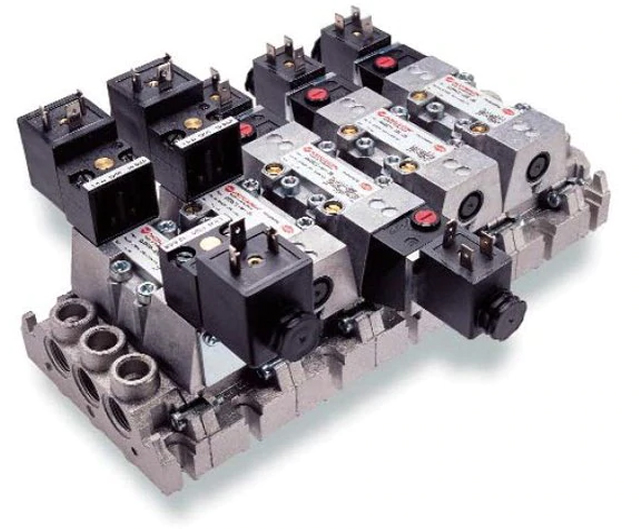

Sub-base montada,ISO 5599-1 tamaños 1, 2o 3> Especialmente recubiertocarrete sin glándulas ymanga largavida sin problemas> Reguladores integrales de flujodisponible en ISO 1y 2 tamaños para cilindro control de velocidad , Solenoides de baja potenciacaracterística> Anulación manual comoestándar> Impulso accionadoválvula biestable conmecanismo de retención> Amplia gama desub-bases yaccesorios.

Características técnicas:

Medio:Aire comprimido, 40 µm filtrado,lubricado o no lubricadoOperación:Válvula de carrete sin glándula, solenoidepiloto o piloto de aire accionadoMontaje:En sub-basesTamañosISO 1, 2 y 3Presión máxima de funcionamiento:Válvulas solenoides; 10 (145 psi) o16 bar (232 psi)dependiendo del piloto solenoideoperadorVálvulas accionadas por piloto de aire; 16 bar(232 psi)Consulte la especificación técnicatabla para detallesTemperatura ambiente / media:Válvulas solenoides accionadas por piloto.-15 ... + 50 ° C (+5 ... 122 ° F)Válvulas accionadas por piloto de aire.-15 ... + 80 ° C (+5 ... 176 ° F)El suministro de aire debe estar lo suficientemente seco como paraevitar la formación de hielo a temperaturaspor debajo de + 2 ° C (+ 35 ° F).Materiales:Cuerpo: aluminio fundido a presión.Carrete y manga: anodizado duroaluminio con PTFE especialrevestimientoSellos: NBRPlaca de bloqueo: zinc fundido a presión o acerorecubierto de zinc azulTornillos: acero, cincado azulPiezas de plástico: POMReguladores de flujo: latón.

Detalles eléctricos para operadores de solenoide.Tolerancia de voltaje± 10%ClasificaciónServicio 100% continuoOrificio de entrada1,0 mmConexión eléctrica(correspondiente a la bobina elegida)EN 175301-803 - Forma A, 30 mmEN 175301-803 - Forma B, 22 mmEstándar industrial, 22 mmMontaje de bobina solenoideCuatro posiciones x 90 °Accionamiento manualModelos solenoides finalesEmpuje y gire para bloquear (plástico)# = 0Solo empuje (plástico)# = 1Modelos solenoides CNOMOEmpuje y gire para bloquear (plástico)# = 0Solo empuje (latón)# = 1clase de protecciónIP 65 (con enchufe sellado) .
