Filtros de alta presión
Los filtros de alta presión se colocan entre bombas y componentes críticos como cilindros, motores y válvulas. Ayudan a proteger estos componentes críticos de fallas catastróficas. Los filtros de alta presión de alta resistencia Donaldson están clasificados para presiones de trabajo de hasta 6500 psi (44818 kPa). Hay varios tamaños y tipos de puertos, incluido el estilo múltiple, disponibles para una amplia gama de aplicaciones.

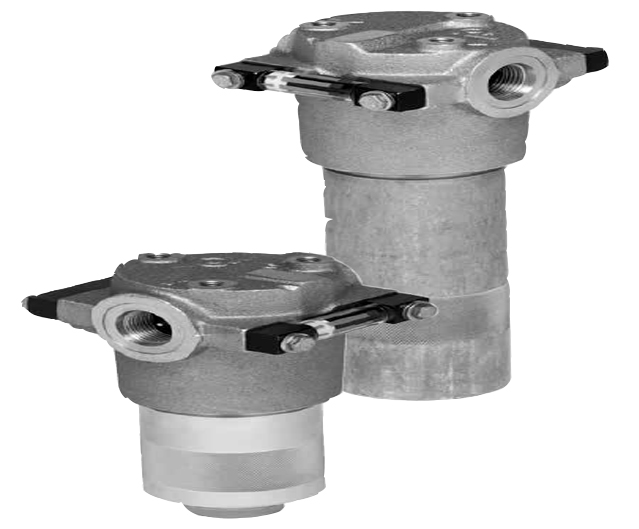

Filtros de cartucho en línea HPK02 Flujo máximo: 20 gpm (76 lpm)
Presiones de trabajo para:
2000 psi / 13,790 kPa / 137.9 bar
Ráfaga estática clasificada para:
4500 psi / 31,030 kPa / 310.3 bar Rango de flujo a: 20 gpm / 76 lpm
Aplicaciones:
• Circuitos de alta presión • Sistemas en planta • Cumple con la especificación HF2
• Equipo móvil • Circuitos de dirección asistida • Circuitos de servoválvulas
Caracteristicas:
El HPK02 es un filtro de servicio pesado construido para aplicaciones de alta presión, con cabezal de aluminio fundido y carcasa de aluminio extruido para una resistencia y durabilidad relativamente livianas. Aproveche nuestro sistema de combinación y combinación de cabezales, alojamientos y cartuchos en existencia, para que pueda obtener exactamente lo que necesita. HPK02 está disponible con su elección de indicadores visuales o eléctricos AC / DC. Del mismo modo, elija la opción de omisión adecuada para su aplicación: omisión de 50 psi (3,5 bar) o no omisión. Los sellos hechos de fluorocarbono o nitrilo están disponibles con HPK02. Todos los filtros HPK02 de tamaño HF2 contienen Synteq ™, nuestro medio filtrante sintético diseñado especialmente para la filtración hidráulica.
Calificación Beta:
• Rendimiento a β <4 (c) = 1000
Opciones de tamaño de puerto:
• Junta tórica SAE-12
Longitudes de filtro de repuesto:
• 4.37 "/ 111 mm • 8.12 "/ 206 mm
Clasificaciones de derivación estándar:
• 50 psi / 345 kPa / 3.5 bar • Sin bypass
Peso de la asamblea:
• 4.3 lbs / 1.95 kg (corto) • 5.5 lbs / 2.49 kg (largo)
Temperaturas de funcionamiento:
• -45 ° a 250 ° F (-43 ° a 121 ° C)
Clasificaciones de colapso de filtro:
• 290 psi / 1999 kPa / 20.0 bar (estándar) • 3000 psi / 20,700 kPa / 206.9 bar (alto colapso)

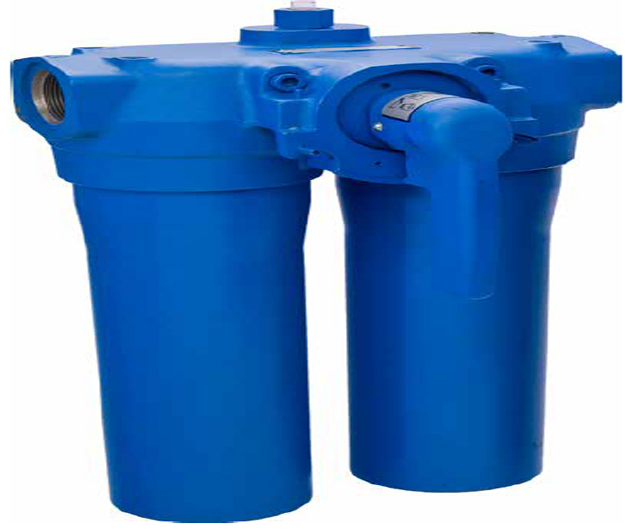

DPK2400 Filtros de cartucho en línea Flujo máximo: 100 gpm (379 lpm)
Presiones de trabajo para:
2400 psi / 16547 kPa / 165.4 bar
Ráfaga estática clasificada para:
8000 psi / 55157 kPa / 552 bar
Rango de flujo a:
100 gpm / 379 lpm
Aplicaciones:
• Sistemas en planta • Fluidos de proceso • Sistemas de aceite lubricante
Caracteristicas:
Los conjuntos de filtro dúplex DPK2400 permiten la filtración continua durante el mantenimiento del filtro para evitar el apagado de la máquina. El diseño dúplex DPK2400 combina cabezales de hierro duraderos y carcasas de acero al carbono para un rendimiento superior y de alta resistencia. Elija entre características opcionales como sin derivación, válvula de derivación, indicadores visuales o combinación de indicadores eléctricos / visuales para un ensamblaje personalizado que mejor se adapte a las necesidades de su aplicación específica. El rendimiento del filtro varía de 5 μ a 25 μ en beta 1000 y los elementos de alto colapso están disponibles en 5 μ y 27 μ, ofreciendo flexibilidad adicional para alcanzar el nivel de filtración que requiere su sistema.
• Material de la cabeza: hierro duradero • Material de la carcasa: acero al carbono
• Indicadores visuales y visuales / eléctricos opcionales. • Válvula de transferencia autoblocante
• Válvula automática de purga
Calificación Beta:
• Rendimiento a β5 (c) = 1000
Opciones de tamaño de portabilidad:
• 1-½ "SAE 4-Bolt Brida Código 61
Longitudes de filtro de repuesto:
• 14,62 "/ 371 mm
Clasificaciones de derivación estándar:
• 100 psi / 690 kPa / 6,9 bar • Sin bypass
Peso de la asamblea:
• 98 libras / 20 kg
Temperaturas de funcionamiento:
• -40 ° a 250 ° F (-40 ° a 121 ° C)
Clasificaciones de colapso de filtro:
• 300 psid / 207 kPa / 20.7 bar (estándar) • 3045 psid / 2100 kPa / 210 bar (alto colapso)

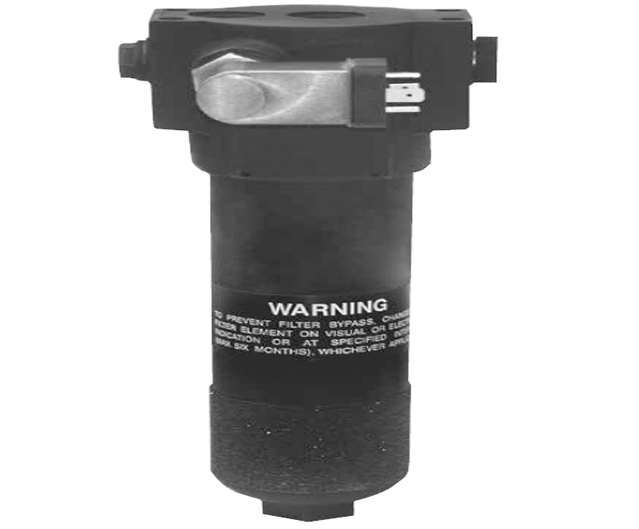

Filtros de cartucho en línea W440 Flujo máximo: 20 gpm (76 lpm)
Presiones de trabajo para:
4000 psi / 27,600 kPa / 276 bar
Ráfaga estática clasificada para:
10,000 psi / 69,000 kPa / 690 bar
Rango de flujo a:
20 gpm / 76 lpm
Aplicaciones:
• Circuitos de alta presión • Sistemas en planta
• Cumple con la especificación HF2 • Equipo móvil
Caracteristicas:
El conjunto del filtro W440 puede montarse en múltiples al sistema hidráulico. El tamaño y la configuración del material son adecuados para las exigentes aplicaciones de válvulas proporcionales y servo de hoy en día. Nuestro tapón de drenaje de carcasa estándar ayuda a aliviar la presión del sistema durante los cambios de filtro. El medio DT de 4 capas se ofrece en una variedad de diseños. Se ofrecen cinco grados de medios diferentes. Donaldson filtra las opciones de colapso del núcleo Rango de 150 a 3.000 psi. La línea del indicador de presión diferencial está diseñada para funcionar con una amplia variedad de válvulas de derivación. El bloqueo térmico y el control de sobretensión son dos características clave incorporadas en muchos de los indicadores de presión diferencial.
• Cumple con las especificaciones HF2.
• Filtro de alto colapso disponible para su uso con aplicaciones sin derivación.
• Bypass de asiento de sellado positivo para confiabilidad y cero fugas.
• Amplia gama de opciones de indicadores.
• Diseño compacto para usar con servo o válvula proporcional.
• Dos opciones de longitud de carcasa para flexibilidad de diseño.
• Material de la cabeza: hierro fundido.
• Material de la carcasa: acero.
• Tapón de drenaje en la carcasa.
Calificación Beta:
• Rendimiento a β <4 (c) = 1000
Opciones de tamaño de portabilidad:
• Junta tórica SAE-12 • Montaje múltiple
Longitudes de filtro de repuesto:
• 4.41 "/ 111.9 mm • 4.46 "/ 113.2 mm • 8.16 "/ 207.2 mm • 8.28 "/ 210.3 mm
Clasificaciones de derivación estándar:
• 50 psi / 345 kPa / 3.5 bar • Sin bypass
Peso de la asamblea:
• 4.41 ": 8.4 lbs / 3.8 kg • 8.28 ": 10.6 lbs / 4.8 kg
Temperaturas de funcionamiento:
• -20 ° a 250 ° F (-29 ° a 121 ° C)
Clasificaciones de colapso de filtro:
• 290 psi / 1999 kPa / 20.0 bar (estándar) • 3000 psi / 20,700 kPa / 206.8 bar (alto colapso)
Puerto superior para montaje en subplaca:
• Agujeros de 0.69 "(17.5 mm) • Centros de 1.25 "(31.8 mm)

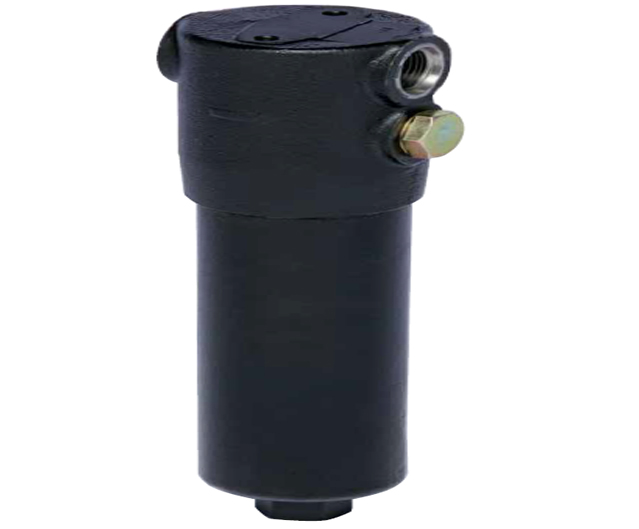

FPK02 Filtros de cartucho en línea Flujo máximo: 25 gpm (95 lpm)
Presiones de trabajo para:
6090 psi / 42,021 kPa / 420 bar
Ráfaga estática clasificada para:
9135 psi / 63,000 kPa / 630 bar
Rango de flujo a:
25 gpm / 95 lpm
Aplicaciones:
• Circuitos de alta presión • Sistemas en planta • Cumple con la especificación HF2
• Equipo móvil • Circuitos de dirección asistida • Circuitos de servoválvulas
Caracteristicas:
El FPK02 está construido para soportar presiones de más de 6000 psi (420 bar). Cuenta con una cabeza de hierro fundido y una carcasa de acero extruido en frío para mayor resistencia y durabilidad. Este filtro cumple con la especificación automotriz en planta HF2. Las opciones de derivación incluyen derivación de 87 psi / 6 bar, derivación con válvula de retención de flujo inverso o ausencia de derivación. Aproveche nuestro sistema de combinación y combinación de cabezales, carcasas y cartuchos en existencia, para que pueda obtener exactamente lo que necesita. También puede elegir el tipo de medio y la configuración que mejor se adapte a su aplicación. Todos los filtros FPK02 contienen Synteq ™, el exclusivo medio de fibra sintética de Donaldson formulado especialmente para la filtración hidráulica.
Calificación Beta:
• Rendimiento a β <4 (c) = 1000
Opciones de tamaño de portabilidad:
• Junta tórica SAE-12
Longitudes de filtro de repuesto:
• 4.41 "/ 111.9 mm • 4.46 "/ 113.2 mm • 8.16 "/ 207.2 mm • 8.28 "/ 210.3 mm
Clasificaciones de derivación estándar:
• 87 psi / 600 kPa / 6 bar • Bypass de 87 psi con válvula de retención de flujo inverso • Sin bypass
Peso de ensamble:
• 4.41 "Asamblea: 9.2 lbs / 4.2 kg • 8.28 "Asamblea: 13.2 lbs / 6.0 kg
Temperaturas de funcionamiento:
• -20 ° F a 250 ° F / -29 ° C a 120 ° C
Clasificaciones de colapso de filtro:
• 290 psi / 2000 kPa / 20 bar (estándar) • 3000 psi / 20,700 kPa / 207 bar (alto colapso)
