Filtros de mediana presión
Los filtros de presión media se pueden usar en aplicaciones de hasta 2000 psi (13790 kPa). Donaldson ofrece filtros tipo cartucho en línea y enroscables. Los filtros Donaldson Duramax® son los filtros giratorios de presión media de mayor calificación disponibles. Los filtros Duramax son probados, confiables, duraderos y fáciles de instalar.

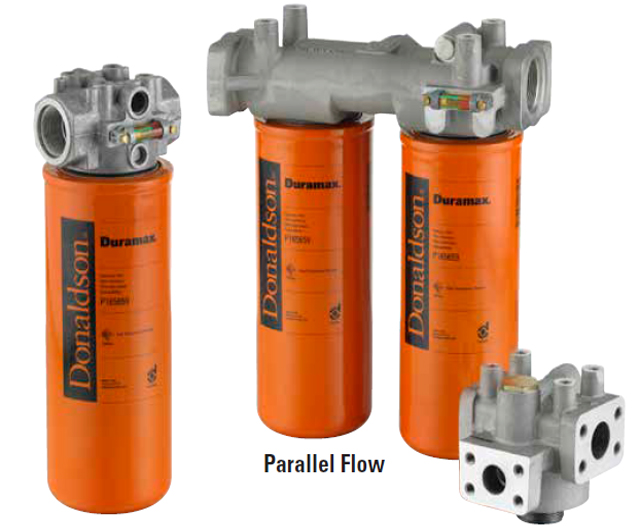

HMK05 / 25 Filtros DURAMAX® Spin-On Flujo máximo: 50 gpm (189 lpm) / 100 gpm (379 lpm)
Presiones de trabajo para:
350 psi / 2415 kPa / 24,2 bar
Ráfaga estática clasificada para:
800 psi / 5520 kPa / 55,2 bar
Rango de flujo a:
HMK05: 50 gpm / 189 lpm HMK25: 100 gpm / 379 lpm
Aplicaciones
• Desagües
• Circuitos de enfriamiento
• Sistemas de acondicionamiento de fluidos
• Transferencia de combustible
• Bombas de carga hidrostática
• Sistemas de aceite lubricante
• Transmisiones de energía
• Líneas de retorno
• Sistemas de lazo lateral
Caracteristicas Los filtros giratorios Duramax HMK05 (simple) y HMK25 (doble) son perfectos para aplicaciones de alto flujo, con un Cuerpo de acero resistente y placa superior fundida a presión para mayor resistencia. Un sello especial de junta tórica de cabeza a recipiente evita fuga. Los sellos de nitrilo son estándar. Los sellos de fluorocarbono están disponibles. Ambos modelos usan el mismo reemplazo filtros y tienen clasificaciones de presión idénticas, por lo que no es necesario inventariar dos filtros de reemplazo diferentes. los El cabezal de filtro doble HMK25 significa el doble de capacidad de flujo, con dos filtros para contener más contaminantes. Aproveche el sistema de combinación y combinación de cabezales, carcasas y opciones de medios de Donaldson para exactamente Que necesitas. Las opciones de medios incluyen malla de alambre y los medios sintéticos Synteq ™ exclusivos de Donaldson.
Calificación Beta: • Rendimiento a β <4 (c) = 1000
Opciones de tamaño de puerto:
• HMK05 1¼ "NPT
• Junta tórica HMK05 SAE-20
• HMK25 1½ "NPT
• Junta tórica HMK25 SAE-24
• HMK25 1½ "SAE Brida de 4 tornillos Código 61
Longitudes de filtro de repuesto:
• 7.6 "/ 193 mm • 11.63 "/ 295.4 mm • 14.2 "/ 361 mm
Clasificaciones de derivación estándar:
• 25 psi / 173 kPa / 1,73 ba • 50 psi / 345 kPa / 3.5 bar • Sin bypass
Peso del ensamble:
• 7.5 lbs / 3.4 kg (individual • 16 lbs / 7.3 kg (doble)
Temperaturas de funcionamiento:
• -20 ° F a 250 ° F / -29 ° C a 121 ° C (sintético)
• -20 ° F a 225 ° F / -29 ° C a 107 ° C (celulosa)
• -20 ° F a 250 ° F / -29 ° C a 121 ° C (malla de alambre)
Clasificaciones de Maxima presión:
• 200 psi / 13.8 bar
Clasificaciones de fuerza *:
• 100,000 ciclos: 0-350 psi / 0-2413 kPa / 24.1 bar
• 300,000 ciclos: 0-300 psi / 0-2068 kPa / 20.7 bar
• 1,000,000 ciclos: 0-250 psi / 0-1734 kPa / 17.3 bar
Construcción del cabezal del filtro:
• Cabezal estándar de aluminio fundido • Hierro dúctil disponible en HMK25

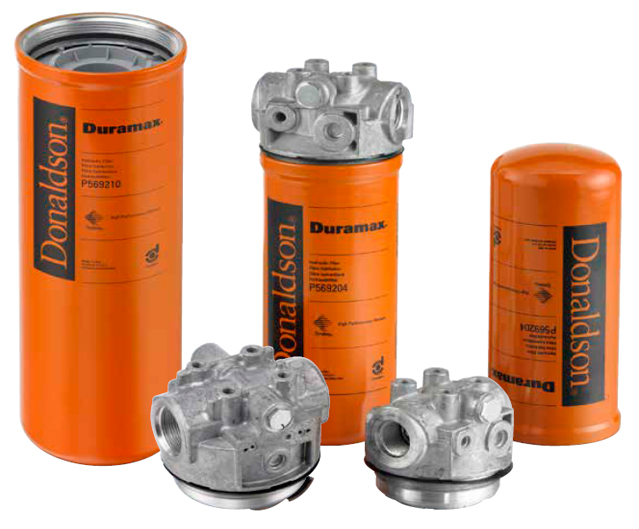

HNK04 / 05 Filtros DURAMAX® Spin-On Flujo máximo: 35 gpm (133 lpm) / 50 gpm (189 lpm)
Presiones de trabajo para:
HNK04: 500 psi / 3450 kPa / 34.5 bar HNK05: 350 psi / 2415 kPa / 24.1 bar
Ráfaga estática clasificada para:
HNK04: 1000 psi / 6895 kPa / 69 bar HNK05: 800 psi / 5515 kPa / 55 bar
Rango de flujo a:
HNK04: 35 gpm / 133 lpm HNK05: 50 gpm / 189 lpm
Aplicaciones:
• Desagües • Circuitos de enfriamiento • Sistemas de acondicionamiento de fluidos
• Transferencia de combustible • Bombas de carga hidrostática • Sistemas de aceite lubricante
• Transmisiones de energía • Líneas de retorno • Sistemas de lazo lateral
Caracteristicas:
Los filtros HNK Duramax® utilizan un diseño RadialSeal ™, lo que facilita el mantenimiento y proporciona un sello más confiable sin tener que apretar según las especificaciones.
• Las aplicaciones incluyen filtración lateral de carga hidrostática, circuitos piloto, transmisiones de cambio de potencia y circuitos de circuito renal.
• Utiliza medios filtrantes Synteq ™ para una alta eficiencia de filtración y una mayor capacidad de retención de polvo.
• Rendimiento mejorado que incluye mayor explosión, mayor resistencia a la fatiga y mayor vida útil del filtro.
Calificación Beta:
• Rendimiento a β6 (c) = 1000
Opciones de tamaño de portabilidad:
• HNK04: Junta tórica SAE-12, SAE-16 • HNK05: junta tórica SAE-20
Longitudes de filtro de repuesto:
• 04 cortos: 5.97 "/ 151.7 mm • 04 de largo: 9.44 "/ 239.8 mm
• 05 corto: 11.63 "/ 295.4 mm • 05 de largo: 14.24 "/ 361.7 mm
Clasificaciones de derivación estándar:
• 50 psi / 345 kPa / 3.5 bar • Sin bypass
Peso del ensamble:
• 04 cortos: 5.97 "de largo - 3.95 lbs / 1.8 kg • 04 de largo: 9.44 "de largo - 4.7 lbs / 2.1 kg
• 05 corto: 11.63 "de largo - 7.35 lbs / 3.3 kg • 05 de largo: 14.24 "de largo - 8.0 lbs / 3.6 kg
Temperaturas de funcionamiento:
• -20 ° a 250 ° F (-29 ° a 121 ° C)

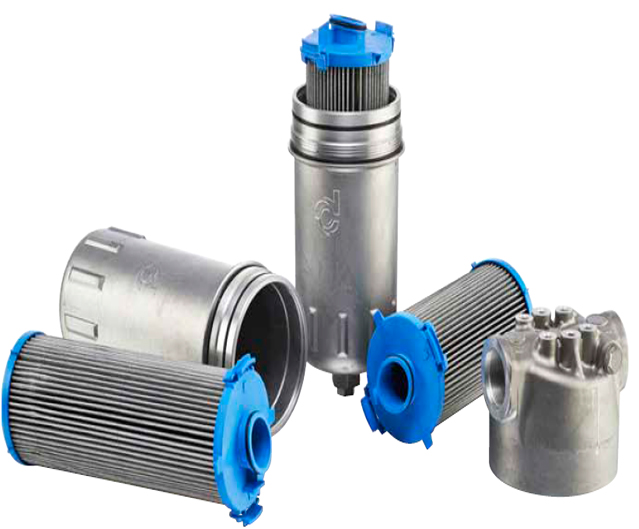

FLK90 Filtros de cartucho en línea Flujo máximo: 40 gpm (151 lpm)
Presiones de trabajo para:
580 psi / 4002 kPa / 40 bar
Ráfaga estática clasificada para:
2000 psi / 13,790 kPa / 138 bar
Rango de flujo a:
40 gpm / 151 lpm
Aplicaciones • Bombas de carga hidrostática • Transmisión hidrostática
• Circuitos de control piloto
Calificación Beta:
• Rendimiento a β <6 (c) = 1000
Opciones de tamaño de puerto:
• Junta tórica SAE-12 • Junta tórica SAE-16
Longitudes de filtro de repuesto:
• 4.21 "/ 107 mm • 8.23 "/ 209 mm
Clasificaciones de derivación estándar:
• 50 psi / 345 kPa / 3.5 bar • Sin bypass
Peso del ensamble:
• Carcasa larga: 2.33 kg / 5.14 lbs • Carcasa corta: 1.82 kg / 4.01 lbs
Temperaturas de funcionamiento:
• -40 ° a 250 ° F (-40 ° a 121 ° C)
Clasificaciones de colapso de filtro:
• 145 psid / 1000 kPa / 10 bar (estándar)

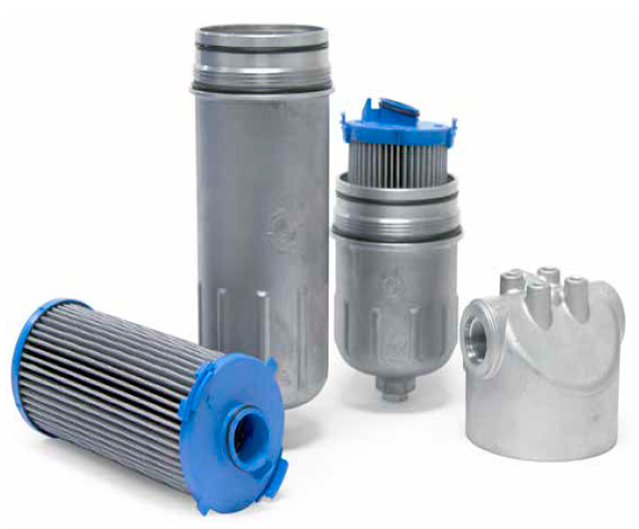

FLK110 Filtros de cartucho en línea Flujo máximo: 42 gpm (159 lpm)
Presiones de trabajo para:
435 psi / 3001 kPa / 30 bar
Ráfaga estática clasificada para:
1300 psi / 8970 kPa / 90 bar
Rango de flujo a:
42 gpm / 159 lpm
Aplicaciones:
• Bombas de carga hidrostática • Transmisión hidrostática • Circuitos de control piloto
Calificación Beta:
• Rendimiento a β <6 (c) = 1000
Opciones de tamaño de puerto:
• Junta tórica SAE-20
Longitudes de filtro de repuesto:
• 7.4 "/ 187.9 mm • 10.43 "/ 264.9 mm
Clasificaciones de derivación estándar:
• 50 psi / 345 kPa / 3.5 bar • Sin bypass
Peso de la asamblea:
• Carcasa larga: 1.34 kg / 2.95 lb • Carcasa corta: 1.01 kg / 2.22 lb
Temperaturas de funcionamiento:
• -40 ° a 250 ° F (-40 ° a 121 ° C)

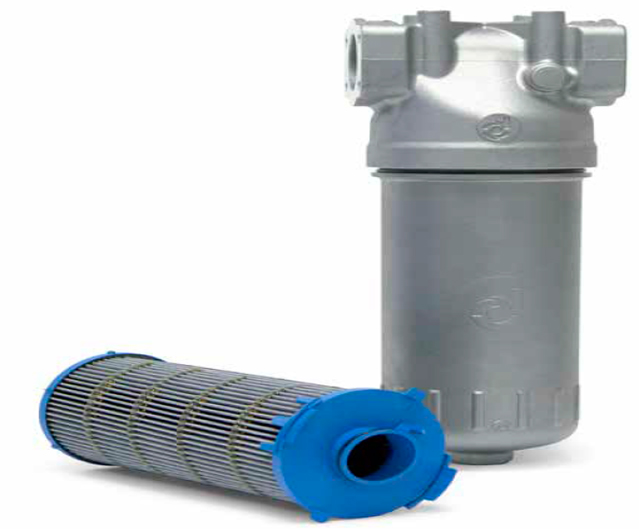

674/5000 FLK125 Filtros de cartucho en línea Flujo máximo: 85 gpm (322 lpm)
Presiones de trabajo para:
508 psi / 3505 kPa / 35,1 bar
Ráfaga estática clasificada para:
2000 psi / 13,790 kPa / 138 bar
Rango de flujo a:
85 gpm / 322 lpm
Aplicaciones:
• Bombas de carga hidrostática • Transmisión hidrostática • Circuitos de control piloto
Calificación Beta:
• Rendimiento a β <6 (c) = 1000
Opciones de tamaño de portabilidad:
• 2 "SAE 4 Perno Brida Código 61
Longitudes de filtro de repuesto:
• 10.85 "/ 275.7 mm
Clasificaciones de derivación estándar:
• 50 psi / 345 kPa / 3.5 bar
Peso del ensamble:
• Carcasa larga: 4.76 kg / 10.50 lbs
Temperaturas de funcionamiento:
• -40 ° a 250 ° F (-40 ° a 121 ° C)
Clasificaciones de colapso de filtro:
• 145 psid / 1000 kPa / 10 bar (estándar)

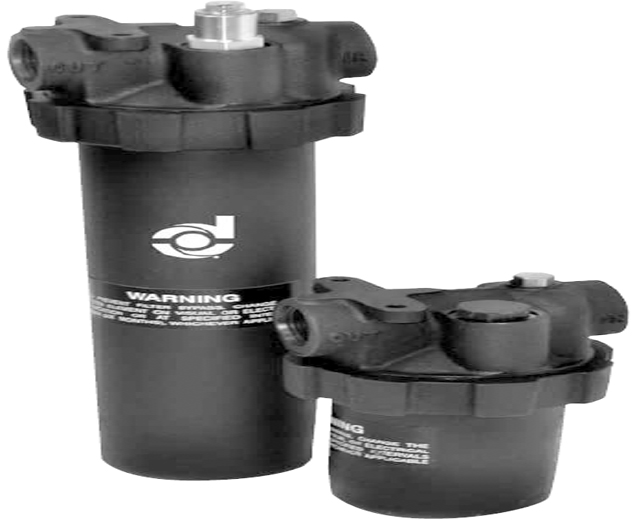

W061 Filtros de cartucho en línea Flujo máximo: 100 gpm (379 lpm)
Presiones de trabajo para:
600 psi / 4140 kPa / 41,4 bar
Ráfaga estática clasificada para:
1500 psi / 10,342 kPa / 103 bar
Clasificación de presión de fatiga:
300 psi / 2070 kPa / 21 bar
Rango de flujo a:
100 gpm / 379 lpm
Aplicaciones:
• Sistemas en planta • Cumple con la especificación HF3 • Equipo móvil
Caracteristicas: El conjunto de filtro W061 contiene el popular filtro HF3. Filtro rápido los cambios se logran con el uso de nuestro servicio fácilmente Conjunto de anillo. Medios de 4 capas de alto rendimiento Donaldson DT Se ofrece en una variedad de diseños. Donaldson filtra el colapso del núcleo Las opciones varían de 150 a 3.000 psi. La presión diferencial la línea indicadora está diseñada para funcionar con una amplia variedad de derivaciones válvulas El bloqueo térmico y el control de sobretensión son dos características clave incorporado en muchos de los indicadores de presión diferencial.
• El código de longitud de ensamblaje 2 cumple con las especificaciones HF3.
• Amplia gama de opciones de indicadores.
• Tres opciones de longitud de carcasa para flexibilidad de diseño.
• Material de la cabeza: hierro fundido.
• Material de la carcasa: acero.
• Tapón de purga en la cabeza.
Calificación Beta:
• Rendimiento a β <4 (c) = 1000
Opciones de tamaño de portabilidad:
• Junta tórica SAE-12, SAE-16
Longitudes de filtro de repuesto:
• 4.59 "/ 116.7 mm • 8.22 "/ 208.8 mm • 12.91 "/ 327.8 mm
Clasificaciones de derivación estándar:
• 25 psi / 173 kPa / 1,73 bar • 50 psi / 345 kPa / 3.5 bar • Sin bypass
Peso de ensamble:
• 4.59 ": 7.9 lbs / 3.6 kg • 8.22 ": 8.9 lbs / 4.0 kg • 12.91 ": 10.2 lbs / 4.6 kg
Temperaturas de funcionamiento:
• -20 ° a 250 ° F (-29 ° a 121 ° C)
Clasificaciones de colapso de filtro:
• 150 psi / 1034 kPa / 10,3 bar (estándar)
